TCL MT27机芯液晶电视主板电路剖析与问题修理

MT27机芯液晶是TCL公司近推出的一款低本钱、超薄液晶彩电，其主芯片使用MT8227，具备好看的多媒体播放功能;支持10801 H.264.RMVB、MPEG2/4等主流媒体格式信号。
MT8227是MTK公司在2011年推出的模拟TV SOC策略，集成了ARM9处置器、DDR SDRAM、中放电路、耳机功放等模块电路，具备HDMI 1.4a与H.264 .MPEG1/2/4等多种格式的好看的视频文件解码等功能，外围电路非常简单，印制板面积更小，能大大降低机芯板的本钱，并有益于机器的超薄型设计。正因为以上缘由，MT8227策略被TCL、康佳、创维、乐华不少液晶电视厂商使用。

在TCL液晶彩电中，该机芯的代表机型是L32P60BD ，其主板如图1所示，VGA、YPbPr与DVI共用一个音频输入端， Side AV与YPbPr信号输入端中的的Yin共用。与该型主板配套的液晶屏的分辨率均为1366X768，刷新频率为60Hz，屏型号为LSC320AN01、T320XVN01.1、MT315A04或V320BJ2-P01。

1、重点测试点
1.开/待机控制电路

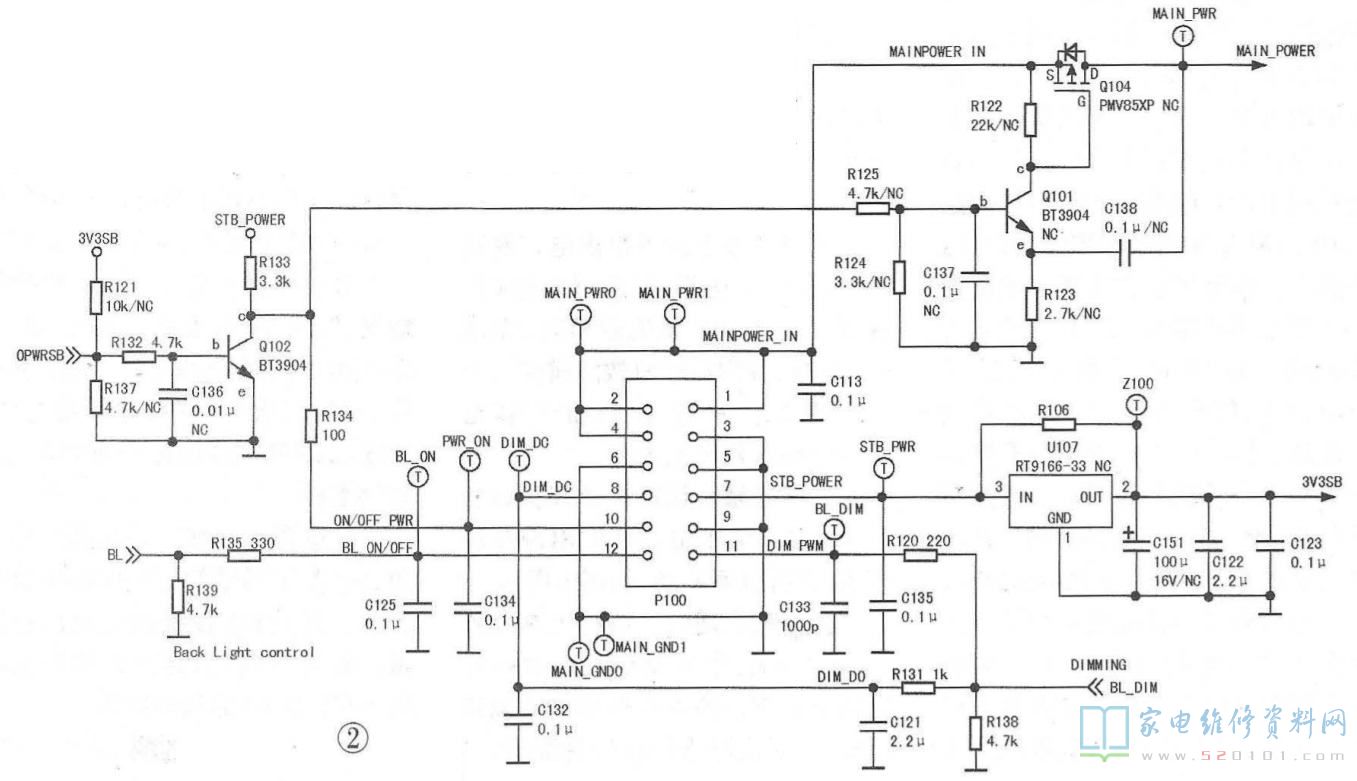

接通电源后，电源板上副电源电路工作，输出3.3V电压，供给主芯片及遥控、按键电路。该机开/待机控制电路如图2所示。

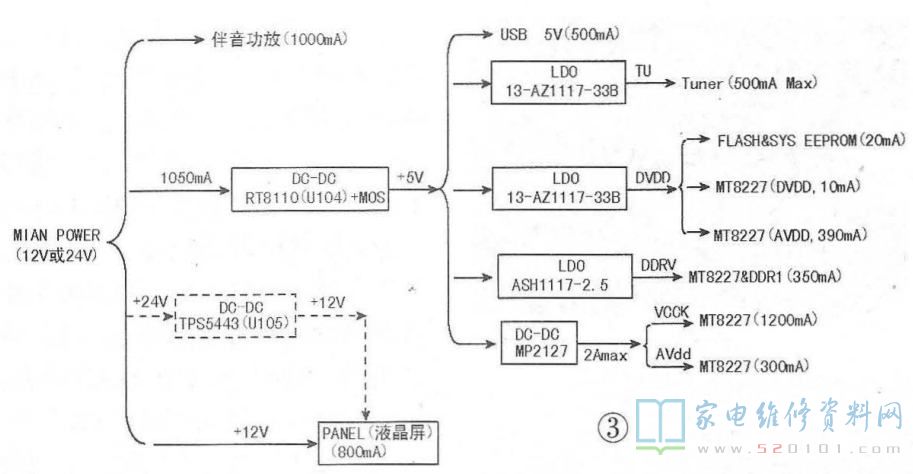

待机时，OP-WRSB信号为高电平，Q102导通，其集电极为低电平:一一路通过电阻R134与插座P100的10脚送往电源板，这个时候电源板上的主电源不启动;另路低电平经电阻R125加到Q101的基极，Q101截止，则P沟道场效应管Q104因源栅极压差小于开启电压也截止，M人工智能N_POWER端输出电压为0V，整机处于待机状况。二次开机后，OPWRSB信号变为低电平， Q102截止，其集电极为高电平:一路给P100R的10脚送给电源板，主电源工作，输出12V电压通过P100的①、②、④脚送给主板;另一路高电平使Q101导通，R122两端分压达到Q104的开启电压，M人工智能N_POWER端输出12V电压，然后通过LDO及DC-DC电路得到多路电压，如图3所示，这个时候电视机进人开机状况。

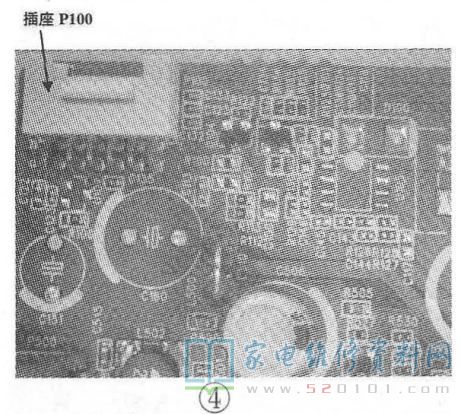

该部分电路的重点测试点如图4所示，通电后P100的⑦脚电压应为3.3V;开/待机时，P100的10脚应有0V、3.3V的电压变化;二次开机后，P100的①、②、④脚应有12V或24V电压。

2.12V转5V电路

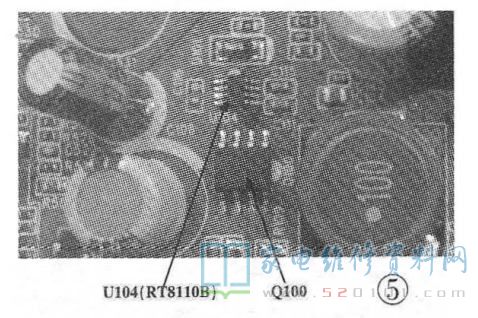

12V转5V电路主要由RT8110B与双MOS管Q100组成，如图5所示。RT8110B是一-款同步降压DC-DC转换PWM控制器，内含0.8V的基准电压源，内部振荡器的工作频率为400kHz，输入电压为10V~18V。

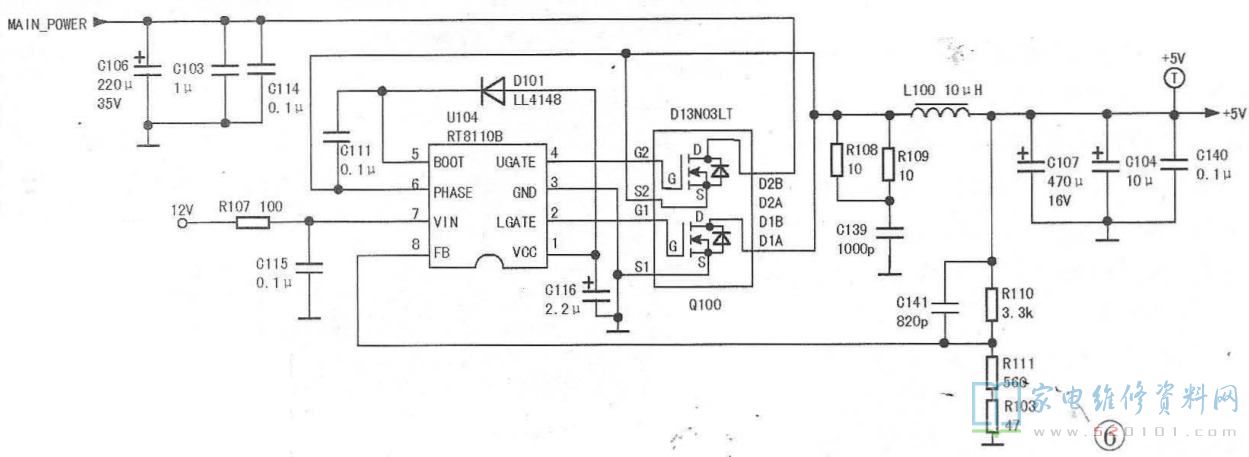

U104的②、④脚输出方波驱动Q100，如图6所示。输出电压经过电阻R110、R111和R103分压后送给U104的⑧脚，与0.8V基准电压相比较，其误差值送往PWM控制器，通过控制驱动方波的占空比来控制输出电压，具体而言:Vout=0.8x/=0.8 x/=5.15V。

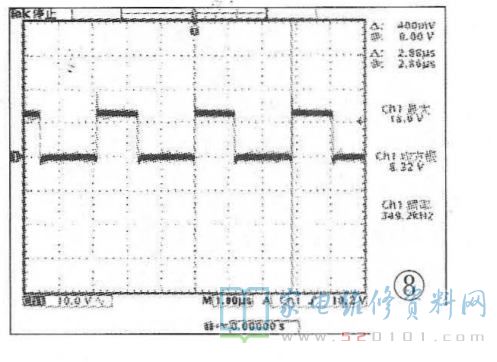

实测得Q100的②、④脚波形如图7所示，Q100的⑦、⑧脚波形如图8所示。

3.5V转3.3V电路

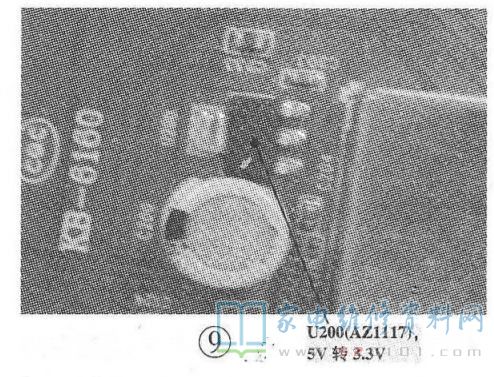

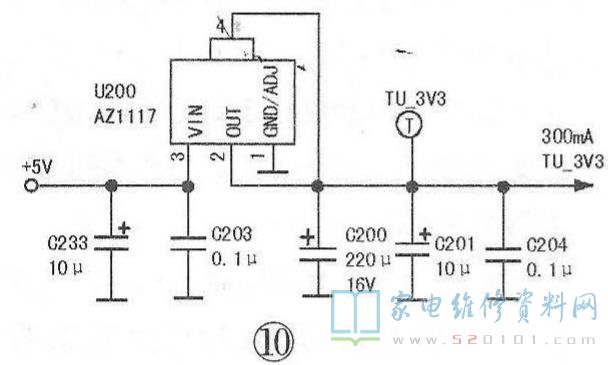

5V转3.3V电路主要由低压差稳压块AZ1117-33B完成，如图9、10所示。

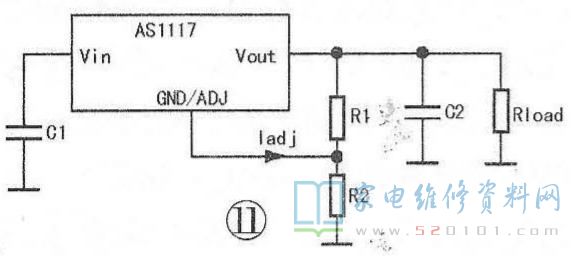

1117 系列LIDO芯片分为固定电压输出和可调电压输出两大类，固定电压有1.2V、1.8V、2.5V、2.85V、3.3V、5V 等多种。可调电压的典型应用电路如图11所示，输出电压范围为1.25V~13.8V，具体值与调节端外接的电阻阻值有关， Vout=VrefX+IAdjXR2。因为IAdj较小，远小于流过R1的电流，因此IAdjxR2可忽视。

值得一提的是，为了保证可调电路的正常工作，R1值应在200Ω~350Ω之间，此时电路能提供的最小工作电流接近0mA，最好工作点所对应的最小工作电流大于5mA。若R1的值过大，则电路正常工作的最小工作电流为4mA，最好工作点所对应的最小工作电流会大于10mA。
4.5V转2.5V电路

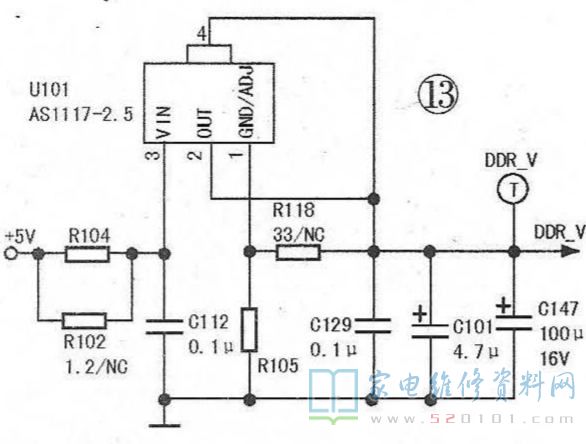

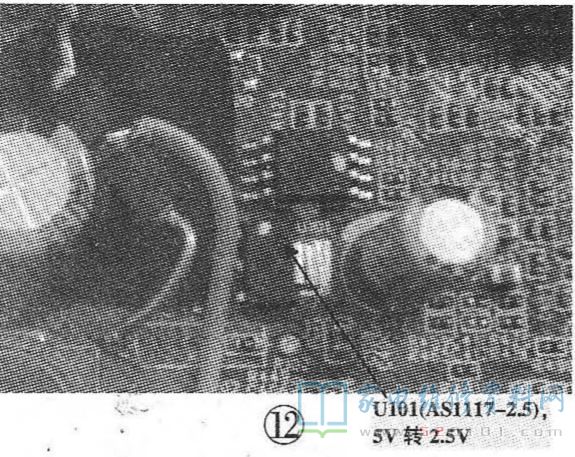

5V转2.5V电路主要由低压差稳压块AS1117-2.5完成，如图12、13所示。AS1117 与上述AZ1117同是1117系列，为正向压减少压差稳压器，在输出电流为1A时的压减少至1.2V。

5.5V转1.25V电路

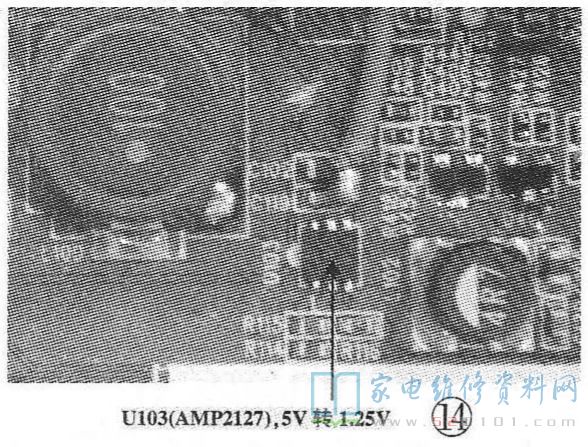

5V转1.25V电路主要由MP2127及其外围元件组成，如图14所示。MP2127是一款输人电压为2.7V~6V的同步降压转换器，使用⑥脚的3mmX3mmQFN封装方法，内部集成有工作频kL率为1.2MHz的PWM35控制器，可提供高达2A的负载电流，输出电压可低至0.8V。

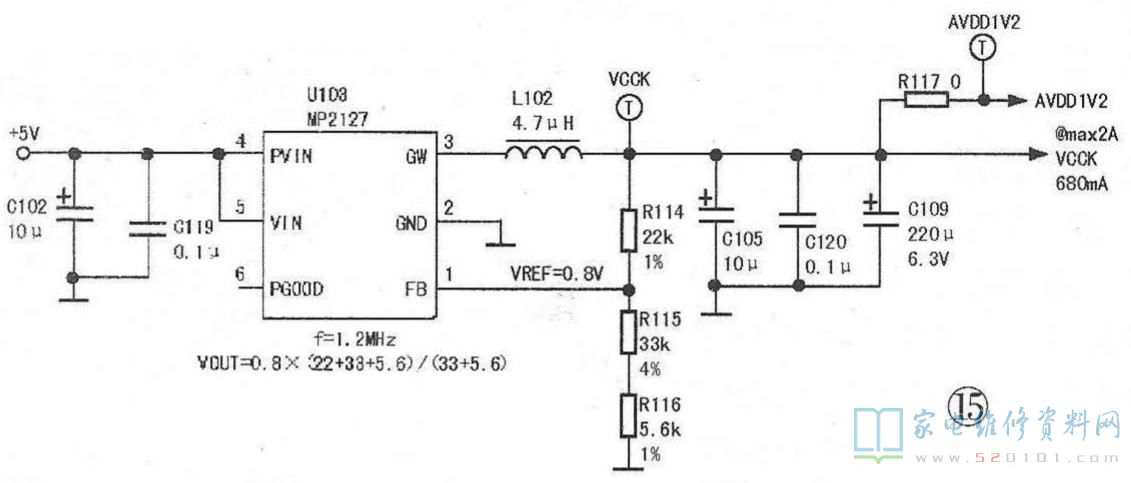

该DC-DC变换电路的输出电压可通过U103的①脚外接电阻R114 ~R116调节，如图15所示，输出电压为Vout=0.8 x[1+R114/]。

6.主芯片复位电路

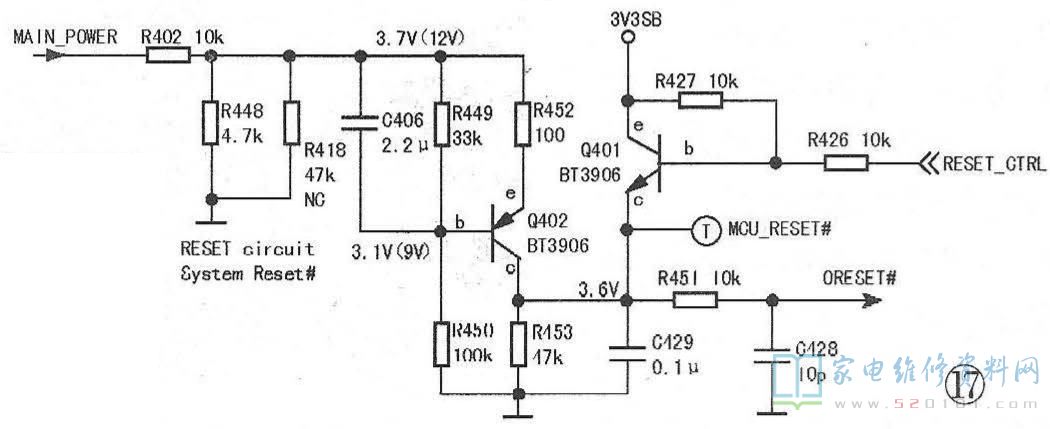

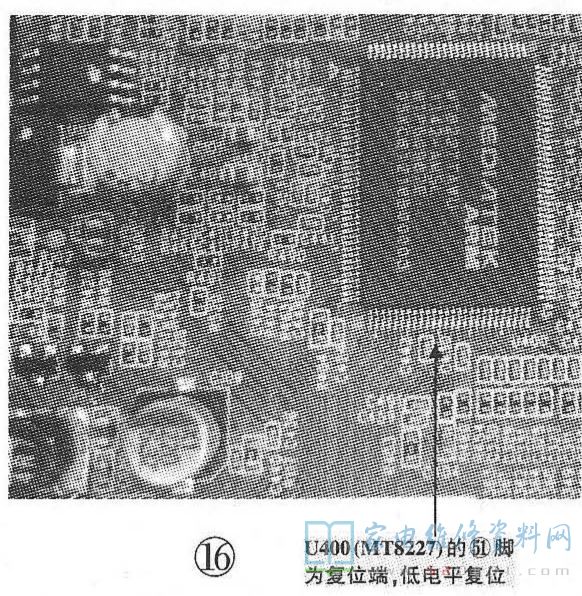

主芯片复位电路如图16、17所示。二次开机后，因为电容C406两端电压不可以突变，12V主电压给C406充电，在此过程中，C406等效于通路状况，因为此时三极管Q402的b、e极电压相近，则Q402截止，其集电极输出低电平;当C406充电结束后，C406等效于断开状况，因为电阻R449与R450的分压，Q402导通，其集电极输出高电平。在这个过程中，Q402由截止到导通，其集电极能维持肯定时间低电平，这个时间就是开机复位所需时间。

7.背光开关控制

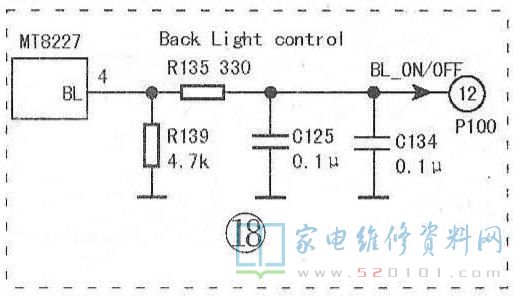

插座P100的12脚为背光开/关控制端，通过电阻R135与主芯片的④脚相连，如图18所示。二次开机后，主芯片的④脚输出约3.3V电压，通过P100的12脚送给背光驱动电路，则背光驱动电路启动工作，产生高压，点亮灯管。

假如开机后伴音正常，但屏上无画面，或只能看到淡淡的的阴影，同时通过液晶屏的缝隙看不见背光亮，这个时候需第一测量P100的②脚电压是不是正常。
8.调光控制电路

该主板设有脉冲调节和电压调节两种背光亮度调节方法，P100的⑧脚为DIM-DC调光控制输出端，11脚为DIM-PWM调光控制输出端，如图19所示。

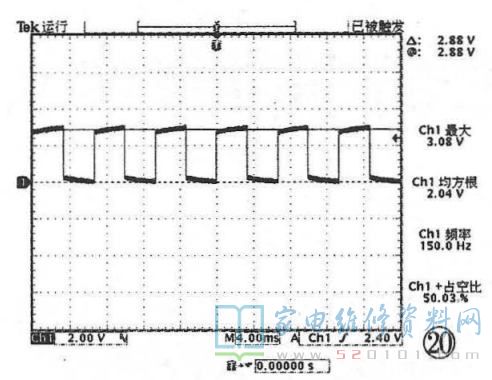

若用DIM-PWM调光控制方法，则P100的11脚的波形如图20所示，用万用表测得该脚的直流电压约为2V;若使用DIM-DC调光控制方法，则调节亮度时， P100的⑧脚电压应在0.5V~3.3V之间变化。

9.上屏电压控制电路

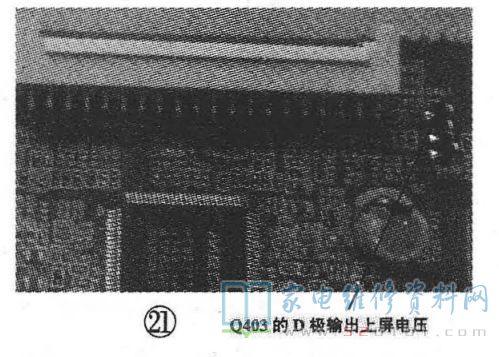

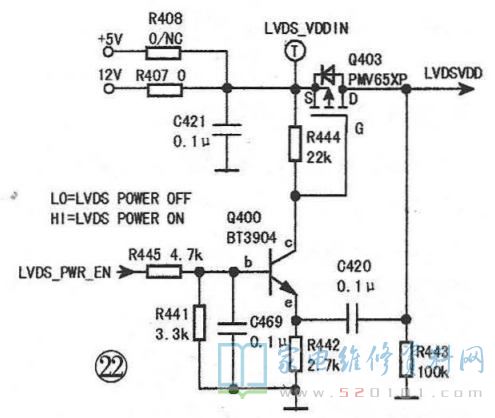

Q403为上屏电压控制管，如图21所示，有关控制电路如图22所示。在待机状况时，主芯片的128脚输出低电平，三极管Q400截止，其c极为高电平，则P沟道场效应管Q403截止，无输出电压送往逻辑板。二次开机后，主芯片的128脚输出高电平，三极管Q400导通，其c极为低电平，则Q403导通，其漏极输出12V电压。

事实上，在二次开机后，该电路启动有肯定的延迟时间，该时间的长短可以通过改变R441的阻值来调节，R441的阻值越小，延迟时间越长。
10.静音控制电路

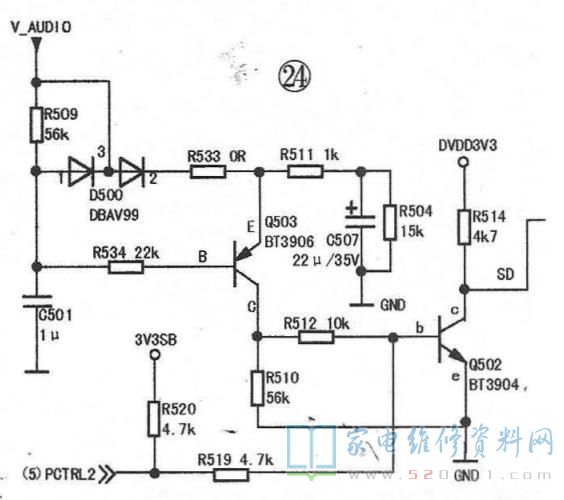

该机静音控制电路主要由三极管Q502、Q503等元件组成，如图23所示，有关电路如图24所示。

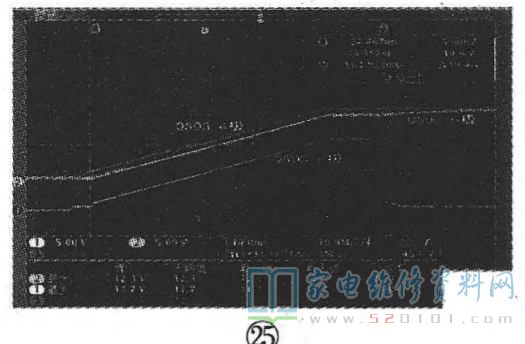

二次开机后，Q503的b、e极电压均开始上升，因为b极外接有R509和C501，C501有一个充电过程，则Q503的b极电压上升速度比e极慢，当e极电压高于b极电压0.6V时，Q503导通，其c极输出高电平，Q502导通，SD信号为低电平，则伴音功放块TPA3113D2的①脚为低电平，U500进人静音状况。在C501的充电过程后期，则Q503的b极电压会迅速上升，当b、e极间电压小于0.6V时，Q503截止，其c极输出低电平，Q502截止，SD信号为高电平，U500的①脚为高电平，U500进入正常放大状况。实测得Q503的三极波形如图25所示，供参考。

11.DDR供电电路

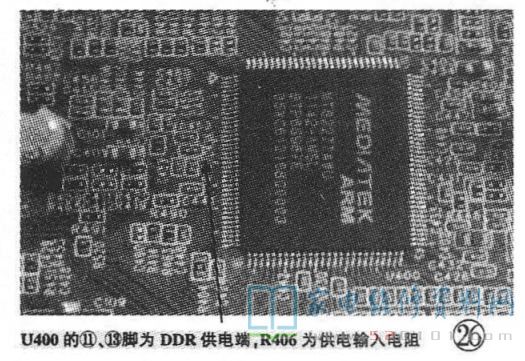

该机的DDR电路集成在主芯片内部，该部分电路的供电端为11、13脚，实修时，可以以电阻R406的一端作为测试点，如图26所示。
